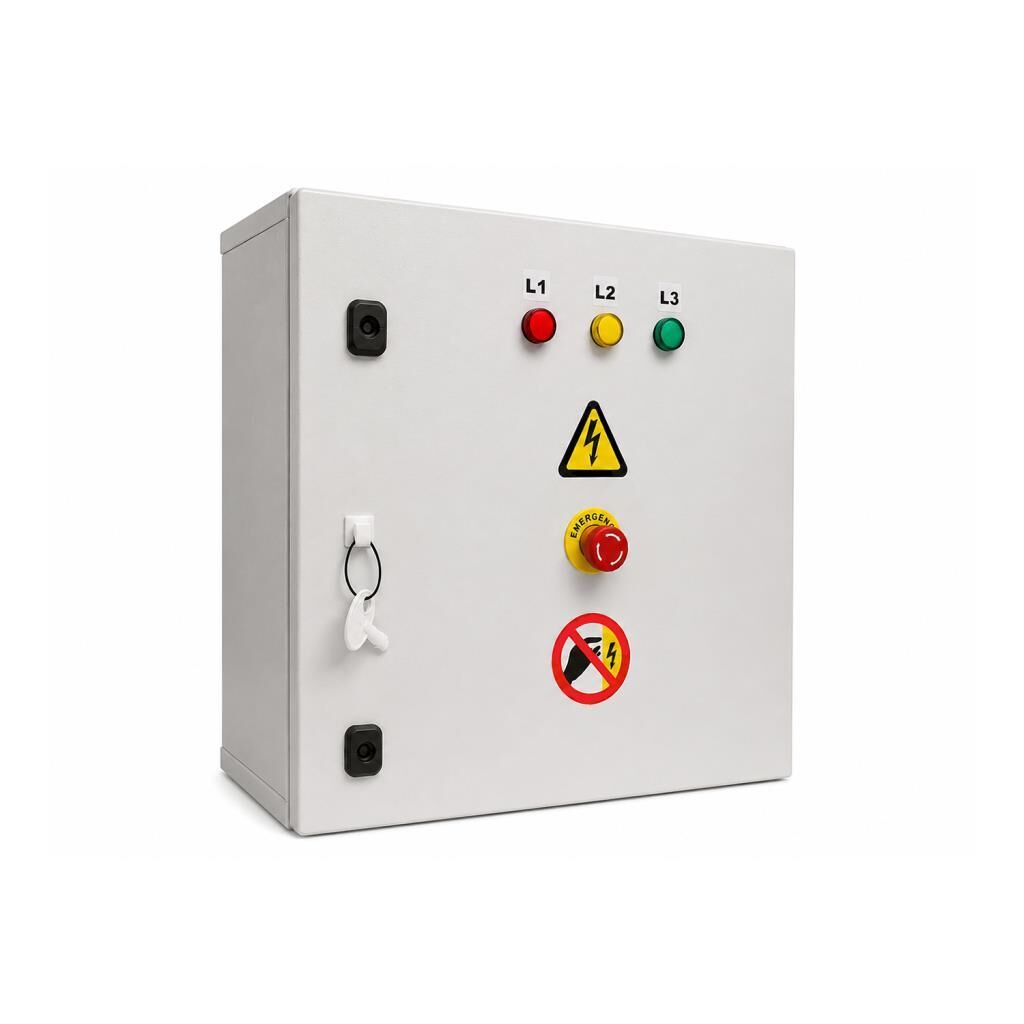

Solar GES Elektrik Panosu 10kW

Solar GES Elektrik Panosu 10kW

Solar GES Elektrik Panosu 10kW, Güneş Enerji Santralleri (GES) sistemlerinde elektrik dağıtımı, koruma ve inverter bağlantısının düzenli şekilde gerçekleştirilmesi amacıyla hazırlanmış elektrik panosudur. Şebeke girişi, inverter bağlantısı ve koruma ekipmanlarını tek bir pano içerisinde düzenli şekilde bir araya getirerek solar enerji sistemlerinde güvenli ve kontrollü bir elektrik dağıtım altyapısı oluşturur.

Metal pano gövdesi ve düzenli DIN rayı yerleşimi sayesinde bakım, kontrol ve servis işlemlerinin daha kolay gerçekleştirilmesine yardımcı olur. Pano içerisinde bulunan koruma ve kontrol ekipmanları, GES sisteminin elektriksel altyapısının daha düzenli ve güvenli şekilde yönetilmesini destekler.

Öne Çıkan Özellikler

• 10kW GES sistemleri için uygun pano yapısı
• Güneş Enerji Santralleri (GES) uygulamalarına uygun tasarım
• Sağlam metal pano gövdesi
• 3 faz durumunu gösteren L1 – L2 – L3 sinyal lambaları
• Şebeke giriş koruması
• Sinyal lambaları için sigorta grubu
• Kaçak akım koruma
• İnverter giriş koruması
• Tip 2 parafudr ile aşırı gerilim koruması
• 3 faz sigorta ve koruma elemanları
• Elektrik sayacı için ayrılmış bölüm
• Düzenli DIN rayı yerleşimi
• Acil durdurma butonu
• Kilitlenebilir pano kapağı
• Bakım ve servis işlemlerine uygun iç tasarım

Teknik Özellikler

GES Sistemlerinde Güvenli Elektrik Dağıtımı

Solar GES Elektrik Panosu 10kW, güneş enerjisi sistemlerinde inverter ile şebeke arasındaki elektriksel bağlantının ve koruma ekipmanlarının düzenli bir yapı içerisinde toplanmasına yardımcı olur. Şebeke girişi, inverter bağlantısı, kaçak akım koruması ve aşırı gerilim koruması gibi işlevlerin aynı pano içerisinde bulunması, sistemin kontrol ve bakım süreçlerini kolaylaştırır.

Tip 2 Parafudr Koruması

Pano içerisinde bulunan Tip 2 parafudr, elektrik sisteminin aşırı gerilimlere karşı korunmasına yardımcı olur. Özellikle elektrik şebekesinde meydana gelebilecek ani gerilim yükselmelerine karşı pano içerisindeki elektriksel ekipmanların korunmasını destekleyen önemli bir koruma elemanıdır.

3 Faz Durum Göstergesi

L1, L2 ve L3 sinyal lambaları, üç fazlı elektrik sisteminde fazların durumunun görsel olarak takip edilmesine olanak sağlar. Bu yapı, sistemin kontrolü ve bakım sırasında elektriksel durumun hızlı şekilde gözlemlenmesine yardımcı olur.

İnverter Bağlantısı ve Koruma

Solar GES Elektrik Panosu içerisinde inverter bağlantısı için ayrılmış giriş ve buna yönelik koruma ekipmanları bulunmaktadır. Böylece inverterin elektrik dağıtım sistemine bağlantısı pano içerisinde düzenli bir şekilde gerçekleştirilebilir.

Bakım ve Servis Kolaylığı

Düzenli DIN rayı yerleşimi ve pano içerisindeki ekipmanların organize yapısı, elektriksel kontrol ve bakım işlemlerinin daha kolay gerçekleştirilmesine yardımcı olur. Kilitlenebilir pano kapağı ise pano içerisindeki ekipmanlara erişimin kontrollü şekilde yapılmasını destekler.

Kullanım Alanları

• Güneş Enerji Santralleri (GES)
• Çatı tipi güneş enerji sistemleri
• 10kW solar enerji sistemleri
• Ticari solar enerji sistemleri
• İnverter bağlantı ve koruma uygulamaları
• Elektrik dağıtım ve koruma sistemleri
• On-grid güneş enerji sistemleri

Ürün Yapısı ve Konfigürasyon

Ürün, görsellerde belirtilen ekipman ve pano yerleşimi esas alınarak hazırlanmıştır. Pano içerisindeki ekipman marka/modeli, sigorta değerleri ve diğer elektriksel bileşenlerin teknik değerleri proje gereksinimlerine ve sistem tasarımına göre değişiklik gösterebilir.

Solar GES Elektrik Panosu 10kW; metal gövdesi, üç faz durum göstergeleri, kaçak akım koruması, Tip 2 parafudr, inverter giriş koruması, sayaç bölümü ve acil durdurma butonu ile 10kW sınıfındaki GES sistemlerinde düzenli ve kontrollü bir elektrik dağıtım ve koruma altyapısı oluşturmak için kullanılabilir.
