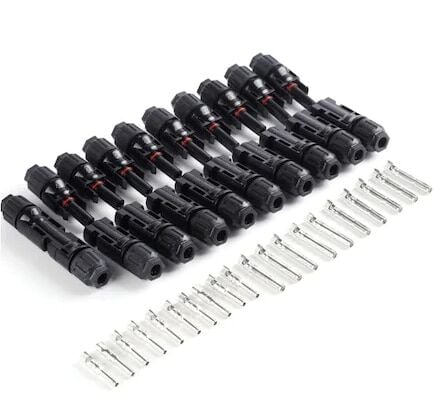

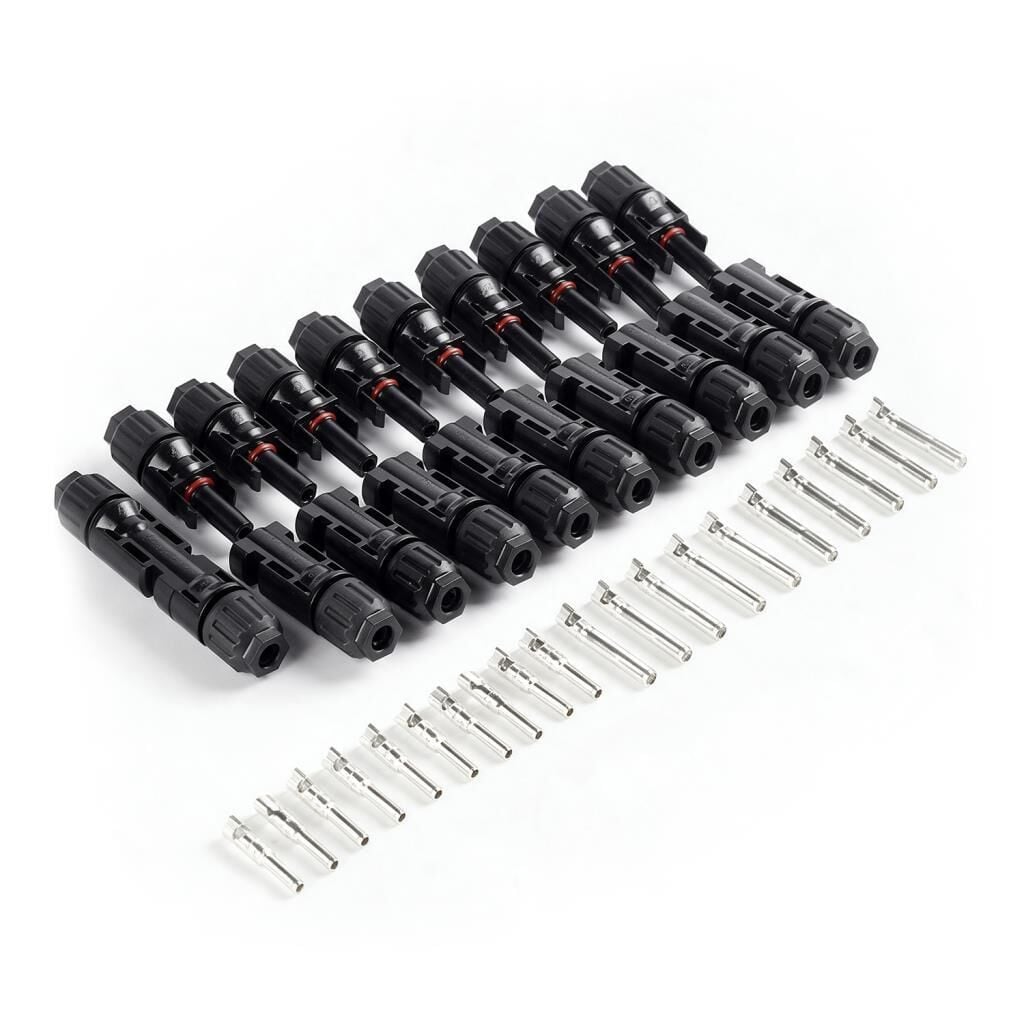

MC4 Güneş Paneli Solar Dişi-Erkek Bağlantı Konnektörü 10'lu Set
MC4 Güneş Paneli Solar Dişi-Erkek Bağlantı Konnektörü 10'lu Set
MC4 Güneş Paneli Solar Dişi-Erkek Bağlantı Konnektörü 10'lu Set, güneş enerjisi sistemlerinde solar panel kablolarının güvenilir şekilde birbirine bağlanması için kullanılır. MC4 standardına uygun yapısıyla fotovoltaik sistemlerde elektrik bağlantılarının oluşturulmasına yardımcı olur.
4 mm², 6 mm² ve 10 mm² kablolarla kullanım için belirtilen konnektör seti; güneş paneli kurulumları, solar enerji uygulamaları ve fotovoltaik sistem bağlantıları için tasarlanmıştır. PPO dış gövdesi, gümüş kaplamalı bakır kontakları ve IP68 koruma sınıfıyla öne çıkar.
Ürün Özellikleri
- Set içeriği: 10'lu set
- Konnektör standardı: MC4
- Kullanım alanı: Güneş paneli ve solar enerji sistemleri
- Kablo uyumluluğu: 2,5 mm², 4 mm², 6 mm² ve 10 mm² kablolar için belirtilmiştir; bağlantı öncesinde konnektörün gerçek kablo uyumluluğunu doğrulayınız.
- Koruma sınıfı: IP68
- Kontak malzemesi: Gümüş kaplamalı bakır
- Dış gövde malzemesi: PPO
- Çalışma sıcaklığı: -40°C ile +85°C
Teknik Özellikler
| Ürün Tipi | Solar dişi-erkek bağlantı konnektörü |
| Set İçeriği | 10'lu set |
| Bağlantı Standardı | MC4 |
| Çalışma Gerilimi | 1000 V DC |
| Çalışma Akımı | 20–30 A (belirtilen ürün verisi) |
| Kablo Kesiti | 2,5 mm² – 6 mm² – 10 mm² (ürün verisinde belirtilmiştir) |
| Pin Çapı | 4,0 mm |
| Test Gerilimi | TÜV: 6000 V AC (1 dakika) / UL: 2200 V DC (1 dakika) |
| Kirlilik Sınıfı | 2 |
| Koruma Sınıfı | Class II |
| IP Koruma Sınıfı | IP68 (IEC 60529) |
| Kontak Malzemesi | Gümüş kaplamalı bakır |
| Kontak Direnci | Ürün verisinde ≥ 5 mΩ olarak belirtilmiştir; üretici teknik dokümanından doğrulanmalıdır. |
| Dış Gövde Malzemesi | PPO |
| Çekilme Kuvveti | ≥ 50 N |
| Takılma Kuvveti | ≤ 50 N |
| Çalışma Sıcaklığı | -40°C / +85°C |
| Alev Sınıfı | UL94 V-0 |
| Sertifikalar | Ürün bilgisinde TÜV Rheinland ve CE belirtilmiştir. |
Kullanım Alanları
- Güneş paneli kablo bağlantıları
- Çatı tipi güneş enerjisi sistemleri
- Arazi tipi güneş enerjisi santralleri
- Off-grid ve on-grid fotovoltaik sistemler
- Solar panel montaj ve bakım uygulamaları
Önemli: Konnektörleri kullanmadan önce panel ve inverter üreticilerinin gerilim, akım ve bağlantı gerekliliklerini kontrol ediniz. Farklı üreticilere ait MC4 uyumlu konnektörleri, üretici onayı olmadan birbiriyle eşleştirmeyiniz. Elektrik bağlantıları yetkin kişiler tarafından yapılmalıdır.
