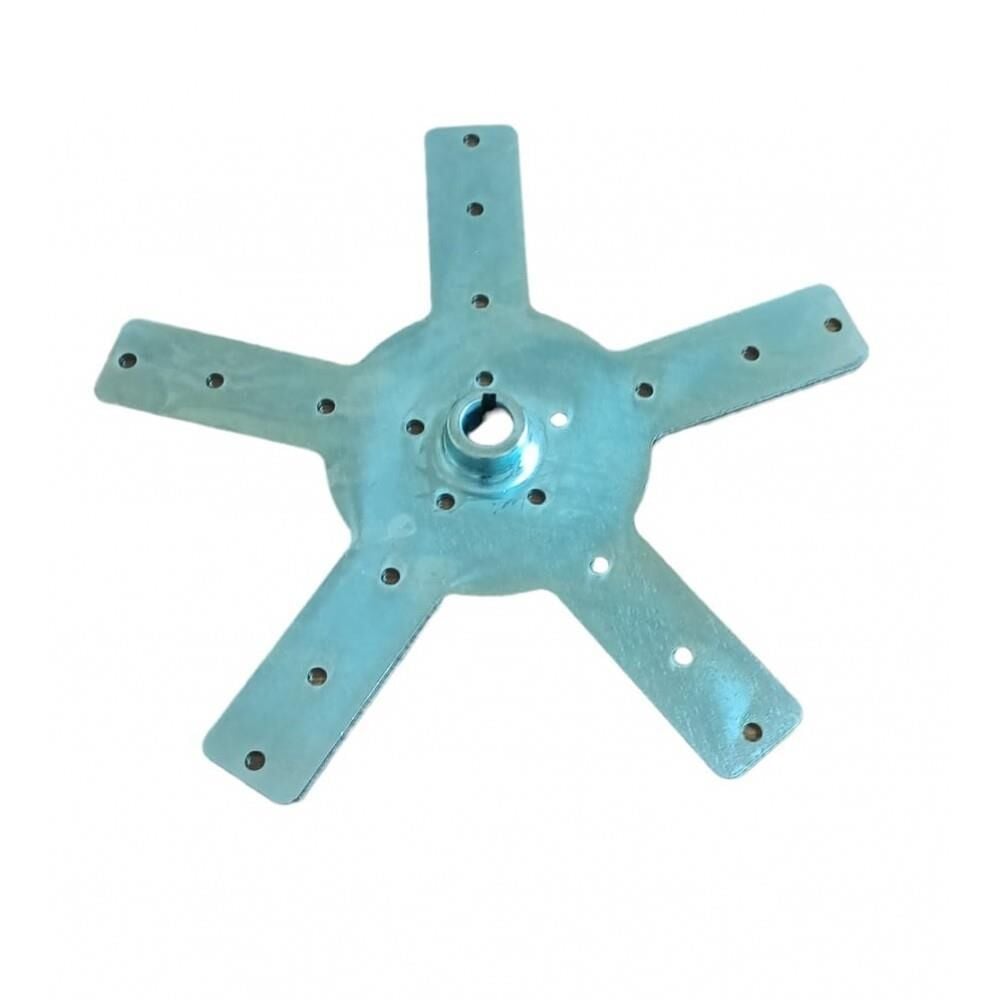

iSTA-Breeze® Kanat Flanşı – Beş Kollu

iSTA-Breeze® markalı 90 cm ve 107 cm rotor kanatları ile %100 uyumlu olan beş kollu kanat flanşı, sağlam yapısı ve hassas ölçüleriyle türbin performansını en üst seviyeye çıkarır. Jeneratör bağlantılarında mükemmel denge ve güvenli montaj sağlar.

• Çap: 390 mm
• Kanat montajı: M8
• Delik çapı (sap): 19,5 mm
• Malzeme: 5 mm kalınlığında çelik
• Uyumluluk: 90 cm ve 107 cm iSTA-Breeze® rotor kanatları ve jeneratörleriyle tam uyumlu

⚠️ Şarj Kontrol Cihazı Bağlantısı – Dikkat Edilmesi Gerekenler

• Şarj cihazı, aküye yakın ve sıcak olmayan bir konuma monte edilmelidir.
• Yük direnci (rezistans), akü ve şarj cihazından uzakta, yatay olarak yerleştirilmelidir.
• Bağlantı sırası:
Önce akü ve şarj cihazının + uçları,
Ardından – uçları,
Daha sonra yük direnci,
En son olarak da türbinden gelen 3 faz (ph) kablolar bağlanmalıdır.
• Klemens bağlantı vidaları sıkıca sabitlenmelidir.
• Şarj kontrol cihazı, invertör ve akü grubu ile aynı voltajda olmalıdır.
• Türbini gerektiğinde manuel olarak durdurmak için, türbin ile şarj kontrol cihazı arasına üç fazı kısa devreye alabilecek bir şalter (63k otomat veya 3x25 aç-kapa pako şalter) monte edilmelidir.
• Direk gövdesi mutlaka topraklanmalıdır.
• Direk yüksekliği 6-12 metre arasında olabilir.
• Direk, rüzgar sarsıntılarına karşı üç noktadan halatlarla sabitlenmelidir.
• Şarj cihazı sistemde aktifken cihazın hiçbir yerine delme işlemi uygulanmamalıdır. Montaj gerekiyorsa cihaz kapalı konumda olmalıdır.

iSTA-Breeze® beş kollu kanat flanşı, türbin sisteminizin dayanıklılığını artırmak ve rotor bağlantılarında uzun ömürlü bir çözüm sunmak için üretilmiştir. Profesyonel rüzgar enerjisi kurulumlarında güvenle tercih edilir.
