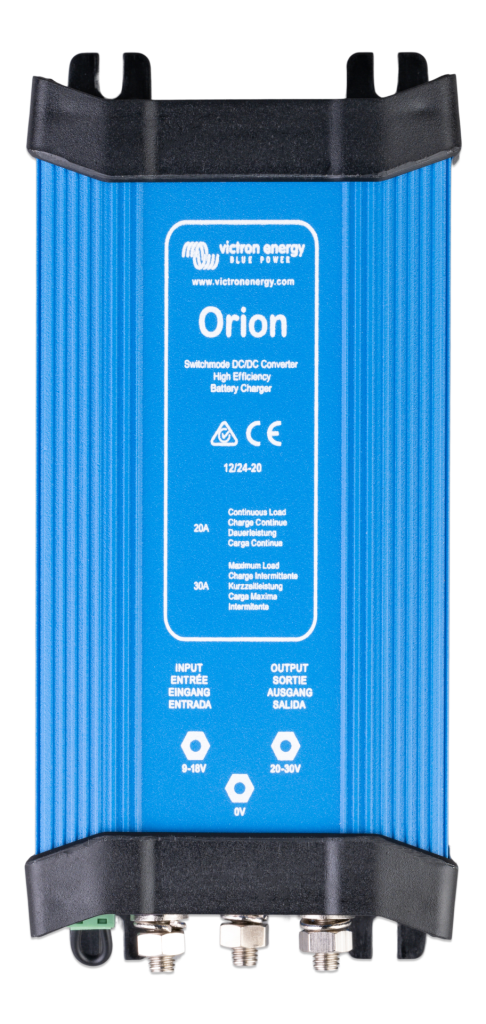

Victron Orion 12/24V 20A DC-DC Konvertör Dönüştürücü | 480W İzolasyonsuz – ORI122420020

Victron Energy Orion 12/24V 20A DC-DC Konvertör, 12V doğru akım (DC) kaynaklarından elde edilen enerjiyi 24V DC seviyesine yükseltmek için geliştirilmiş yüksek güçlü bir gerilim dönüştürücüdür. Araç, tekne, karavan ve endüstriyel enerji sistemlerinde farklı gerilim seviyelerinde çalışan ekipmanların güvenilir şekilde beslenmesini sağlar.

ORI122420020 ürün kodlu Orion DC-DC dönüştürücü, 9-18V DC giriş gerilimi aralığında çalışır ve 20A sürekli çıkış akımı sunar. Nominal 24V çıkışta yaklaşık 480W güç kapasitesine sahip olan cihaz, %93 verimlilik değeriyle enerji dönüşüm kayıplarını azaltmaya yardımcı olur.

20-30V arasında ayarlanabilir çıkış gerilimi, uzaktan açma/kapama bağlantısı ve paralel çalışma desteği sayesinde farklı DC enerji uygulamalarına uyum sağlar. İzolasyonsuz tasarımıyla giriş ve çıkış devreleri ortak negatif bağlantı kullanır. Sağlam gövdesi ve kompakt yapısıyla mobil ve sabit enerji sistemlerinde kullanılabilir.

Öne Çıkan Özellikler

• 12V'tan 24V'a Gerilim Dönüşümü: 12V DC enerji kaynağından 24V DC ekipmanların beslenmesini sağlar.
• 20A Sürekli Çıkış Akımı: Uygun çalışma koşullarında 20A çıkış kapasitesi sunar.
• 480W Nominal Çıkış Gücü: 24V çıkış geriliminde 480W güç sağlar.
• %93 Verimlilik: Yüksek verimli DC-DC dönüşüm teknolojisiyle enerji kayıplarını azaltır.
• 9-18V Giriş Gerilimi: 12V nominal DC sistemlerde geniş çalışma aralığı sunar.
• Ayarlanabilir Çıkış Gerilimi: Potansiyometre üzerinden 20-30V aralığında çıkış ayarı yapılabilir.
• Uzaktan Açma/Kapama: Harici anahtar veya uygun kontrol bağlantısıyla cihaz yönetilebilir.
• Paralel Çalışma: Çıkış kapasitesini artırmak amacıyla beş adede kadar uyumlu cihaz paralel bağlanabilir.
• Akü Şarj Uygulaması: Uygun çıkış gerilimi ayarı ve sistem tasarımıyla 24V akü şarjı için kullanılabilir.
• İzolasyonsuz Tasarım: Ortak negatif bağlantılı DC enerji sistemleri için geliştirilmiştir.
• IP20 Koruma: Kuru ve korunaklı montaj alanlarında kullanım için tasarlanmıştır.

Teknik Özellikler

Kullanım Alanları

• 12V akülü araçlarda 24V DC cihazların beslenmesi
• Karavan ve campervan enerji sistemleri
• Tekne ve yatların DC elektrik altyapıları
• Ticari araç ve mobil servis uygulamaları
• Endüstriyel kontrol ve otomasyon sistemleri
• 12V güneş enerjisi sistemlerinden 24V DC ekipmanların beslenmesi
• Uygun şekilde tasarlanmış 24V akü şarj uygulamaları

Kurulum ve Kullanım Öncesi Dikkat Edilmesi Gerekenler

Victron Orion 12/24-20 modeli, 12V nominal DC sistemlerde kullanılmak üzere tasarlanmıştır. Giriş gerilimi 9-18V aralığında tutulmalı, bağlanacak 24V ekipmanın güç ve akım gereksinimleri cihazın kapasitesiyle uyumlu olmalıdır.

Çıkış gerilimi cihaz üzerindeki potansiyometre aracılığıyla 20-30V arasında ayarlanabilir. Fabrika çıkış ayarı 26,4V'tur. Gerilim ayarı yapılırken üretici kılavuzunda belirtildiği şekilde çıkışa küçük bir yük bağlanmalı ve gerilim ölçülerek ayarlanmalıdır.

Cihazın giriş ve çıkış tarafları galvanik olarak izole edilmemiştir. Bu nedenle sistem tasarımında ortak negatif bağlantı yapısı dikkate alınmalıdır. Uygun kablo kesiti, sigorta ve bağlantı ekipmanları kullanılarak kurulum gerçekleştirilmelidir.

Önemli: Orion 12/24-20, temel olarak bir DC-DC gerilim dönüştürücüdür. Ayarlanabilir çıkışı sayesinde uygun sistemlerde akü şarjı amacıyla kullanılabilse de çok aşamalı akıllı akü şarj algoritmasına sahip Orion-Tr Smart veya Orion XS modellerinin doğrudan eşdeğeri değildir. Akü şarj uygulamalarında akü üreticisinin gerilim, akım ve koruma gereksinimleri dikkate alınmalıdır.

IP20 koruma sınıfına sahip cihaz, kuru, korunaklı ve yeterli havalandırmaya sahip bir alana monte edilmelidir. Suya ve doğrudan neme maruz bırakılmamalıdır.

Victron Energy Orion 12/24V 20A DC-DC Konvertör ORI122420020, 480W nominal çıkış kapasitesi, %93 verimliliği, ayarlanabilir çıkış gerilimi ve paralel bağlantı desteğiyle 12V enerji sistemlerinde 24V DC ekipmanların beslenmesi için güçlü ve esnek bir gerilim dönüşüm çözümü sunar.
