Teknovasyon Arge Güneş Enerjisi Bağ Evi Solar Paketi 5KVA İnverter 430W Güneş Paneli 100Ah Jel Akü

Güneş Enerjisi Bağ Evi Solar Paketi 5KVA İnverter 430W Güneş Paneli 100Ah Jel Akü

GÖRSEL TEMSİLİ OLUP, STOK DURUMUNA GÖRE MARKA DEĞİŞEBİLİR!!!

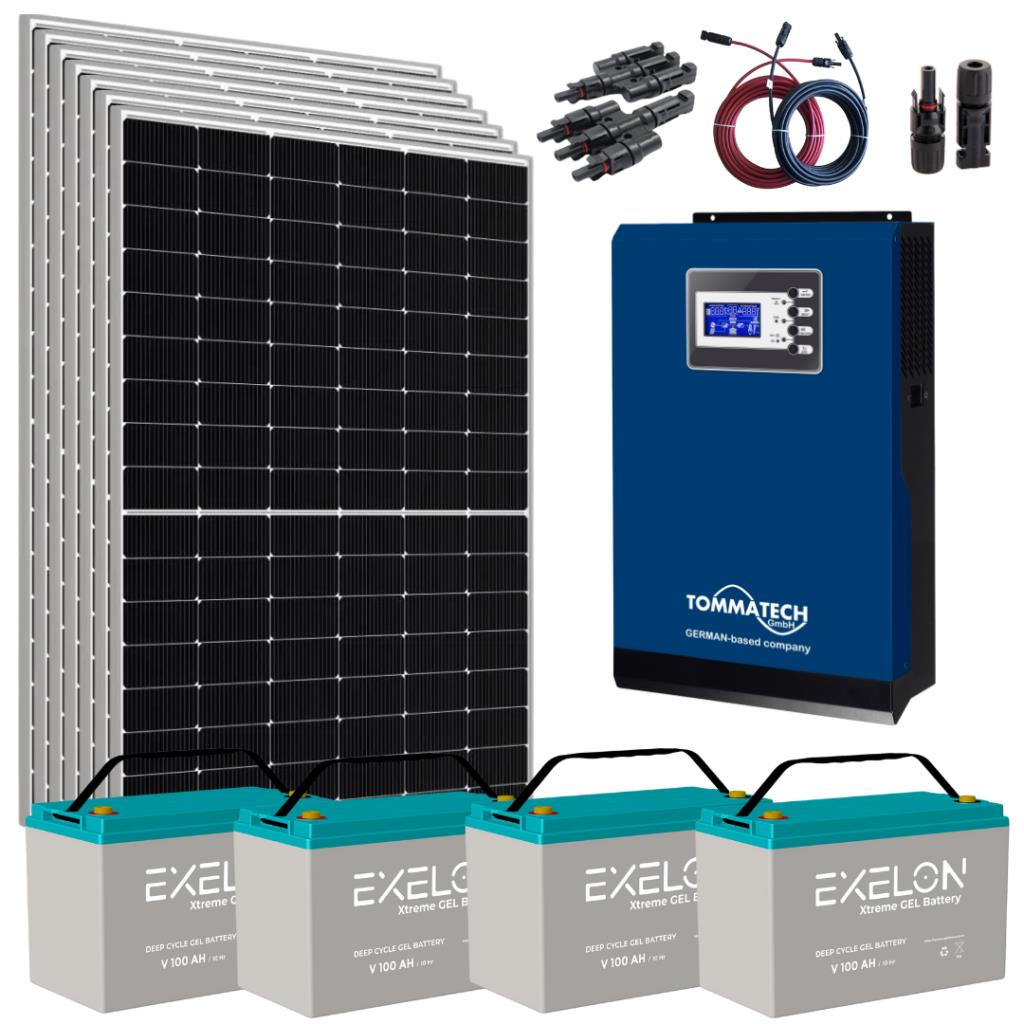

Güneş Enerjisi Bağ Evi Solar Paketi 5KVA İnverter 430W Güneş Paneli
Set İçeriği:
5kva 5000 watt 48 Volt Akıllı inverter İnvertör ( 1 Adet )
430 WATT GÜNEŞ PANELİ SOLAR PANEL ( 6 Adet )
 12 VOLT 100 AMPER JEL AKÜ KARBON JEL AKÜ DERİN DÖNGÜ ( 4 Adet )
Solar kablo Güneş paneli Kablosu 20 metre MC4 lü  ( 1 Adet )
Paneller Arası Paralel Bağlantı Kablosu Solar Kablo 6mm  ( 2 Adet )
Akü ile İnverter Arası Kablo Solar Güneş paneli  ( 1 Adet )
3LÜ Branch Panel Paralel Konnektör  ( 1 Adet )
 5kva 5000 watt 48 Volt Akıllı inverter İnvertör ( 1 Adet )

Özellikler

Saf sinüs dalga inverter
Entegre MPPT solar enerji şarj özelliği ( MPPT inverter için geçerli )
LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
Şebeke voltajı veya jeneratör gücüne uyumlu
AC yeniden kazanılırken otomatik yeniden başlatma
Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
Optimize akü performansı için akıllı batarya şarj cihazı tasarımı
İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 ? 55 derece arasında olmalıdır.
Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.
AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper?dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak ? Sarı ve yeşil kablo
L ( Hat )  Kahverengi yada siyah kablo
N ( Nötr ) Mavi kablo rengindedir.
Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
430WATT GÜNEŞ PANELİ SOLAR PANEL ( 6 Adet )
Elektriksel Özellikler
Güç:430w
Hücre Sayısı:60
Açık Devre Voltajı (Voc):38,64V
Maks. Voltaj (Vmp):32,20V
Kısa Devre Akımı (Isc):9,34A
Maks. Akım (Imp):8,85A
Maks. Sistem Voltajı:1000V
Mekanik Özellikler
Modül Ölçüleri:1666*1001*35
Ağırlık:19kg
Standart Test Koşulları: Am=1.5 E=1000W/m2 Tc=25℃ 12 VOLT 100 AMPER JEL AKÜ KARBON JEL AKÜ DERİN DÖNGÜ ( 4 Adet )
VOLT:12 V
AMPER: 100 AH
GARANTİSİ: 2 YIL
ÖMRÜ: 10 YIL (tahmin)
BOYUTU:   33*17*21,2CM
KG: 31
Toplam Yükseklik: 22 CM
Solar kablo Güneş paneli Kablosu 20 metre MC4 lü  ( 1 Adet )
Güneş paneli şarj kontrol veya inverter arası uçları konnektörlü 6mm kablo- 10m siyah- 10m kırmızı.
Daha fazla istiyorsanız sepete eklediğinizde bütün olarak gönderilecektir.Paneller Arası Paralel Bağlantı Kablosu Solar Kablo 6mm ( 2 Adet )
Paralel bağlanırken birbirine yetişmeyen panelleri paralel bağlamak için 2 adet 1,5 metre uzunluğunda 6mm kalınlığında solar kablo uçlarına MC4 çakılmış vaziyette satılmaktadır
 Akü ile İnverter Arası Kablo Solar Güneş paneli ( 1 Adet )
Akü ile şarj kontrol veya inverter arası uçları konnektörlü 10 mm kablo- 1m siyah- 1m kırmızı3LÜ Branch Panel Paralel Konnektör ( 1 Adet )
1 DİŞİ 1 ERKEK SET
ES-MC-4 TİP
BU KONNEKTÖR İLE ES-MC-4 TİP BAĞLANTI KABLOLU ÜÇ PANELİ PARALEL BAĞLAYABİLİRSİNİZ.
